Hydraulické kĺbové hlavice FPR-U

kĺbové hlavice rovnaké ako FPR-N, navyše upevnené skrutkami s vnútorným šesťhranom podľa DIN 912-8.8

Ložisko opätovne namazateľné, upevnené západkovými krúžkami.

Pre použitie s najkratšími vzdialenosťami relé a maximálnym využitím zdvihu.

Domec:
do veľkosti 80 kované z tepelne upravenej ocele C45, AISI 1045

od veľkosti 90 z modulárnej liatiny GS400

Ložisko:
Steel-on-Steel GE-E ložisko, vyžadujúce mazanie

na vyžiadanie ložisko GE-LO

Maznička:
DIN 71412

Na vyžiadanie s ľavotočivým závitom

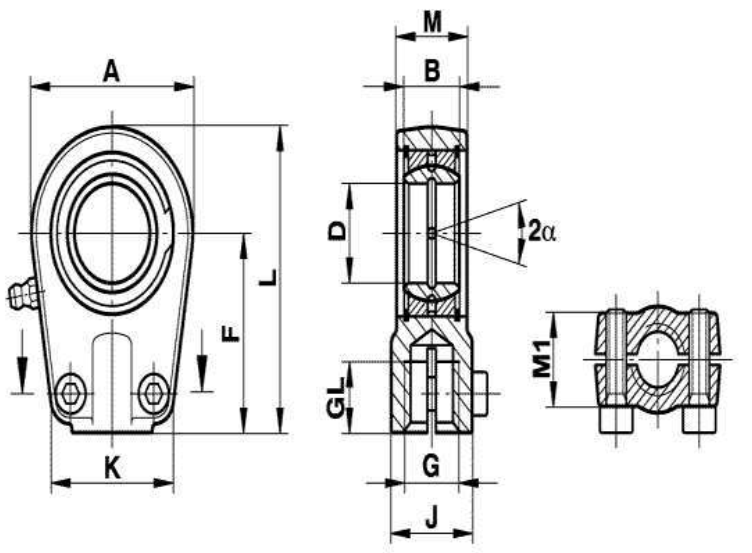

Veľkosť (D)	B	M	M1	A	F	L	K	J	G	GL	Torque Nm	Static load C₀ kN	Dynamic load C kN	Pivoting angle α (^o)	Váha (g)
20	16	19	17	56	50	80	46	25	M16x1.5	17	25	81.1	30	9	400
25	20	23	21	56	50	80	46	25	M16x1.5	17	25	72	48	7	475
30	22	28	26	64	60	94	50	32	M22x1.5	23	25	106	62	6	700
35	25	30	28	78	70	112	66	40	M28x1.5	29	49	153	80	6	1150
40	28	35	33	94	85	135	76	49	M35x1.5	36	49	250	100	7	2075
50	35	40	37	116	105	168	90	61	M45x1.5	46	86	365	156	6	3575
60	44	50	46	130	130	200	120	75	M58x1.5	59	210	400	245	6	6200
70	49	55	51	154	150	232	130	86	M65x1.5	66	210	540	315	6	9200
80	55	60	55	176	170	265	160	105	M80x2	81	410	670	400	6	13200
90	60	65	60	206	210	322	180	124	M100x2	101	410	980	490	5	19600
100	70	70	65	231	235	360	200	138	M110x2	111	710	1120	610	7	26310
110	70	80	74	266	265	407	220	152	M120x3	125	710	1700	655	6	39200
120	85	90	84	340	310	490	257	172	M130x3	135	710	2900	950	6	78000
