Séria E – GE-E (-2RS)

klzné ložiská vhodné na použitie pri vysokých viacsmerových zaťaženiach, DIN ISO 12240-1, znova namazateľné

vložka:
ložisková oceľ 100Cr6, AISI 52100, tvrdená, fosfátovaná, ošetrená sírnikom molybdénovým
od veľkosti 15 dostupné ako zapečatené (-2RS) z oboch strán
od veľkosti 220 dostupné iba ako zapečatené (-2RS) z oboch strán

guľa:
ložisková oceľ 100Cr6, AISI 52100, tvrdená, fosfátovaná, ošetrená sírnikom molybdénovým

3D CAD DATA

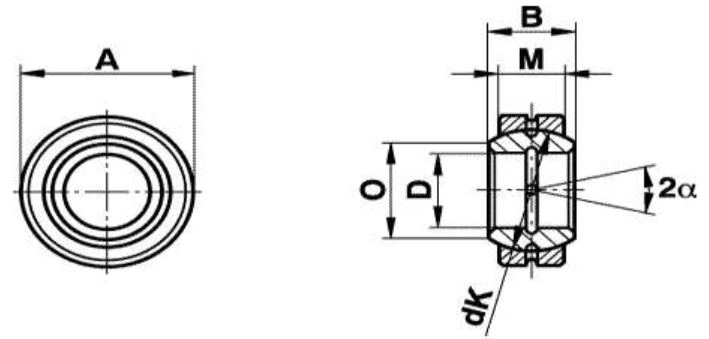

Size (D)	B	M	A	O	dK	Static load C₀ kN	Dynamic load C kN	Pivoting angle α (^o)	Weight (g)
04¹ 0 -0.008	5	3	12 0 -0.008	6	8	10	2	16	3
05¹ 0 -0.008	6	4	14 0 -0.008	8	10	17	3.4	13	4
06¹ 0 -0.008	6	4	14 0 -0.008	8	10	17	3.4	13	4
08¹ 0 -0.008	8	2	16 0 -0.008	10.2	13	27.5	5.5	15	7
10¹ 0 -0.008	9	6	19 0 -0.009	13.2	16	40.5	8.1	12	11
12¹ 0 -0.008	10	7	22 0 -0.009	14.9	18	54	10.8	11	17
15 0 -0.008	12	9	26 0 -0.009	18.4	22	85	17	8	26
16² 0 -0.008	14	10	30 0 -0.009	20.7	25	106	21.2	10	40
17 0 -0.008	14	10	30 0 -0.009	20.7	25	106	21.2	10	40
20 0 -0.010	16	12	35 0 -0.011	24.1	29	146	30	9	64
25 0 -0.010	20	16	42 0 -0.011	29.3	35.5	240	48	7	115
30 0 -0.010	22	18	47 0 -0.011	34.2	40.7	310	62	6	149
35 0 -0.012	25	20	47 0 -0.013	39.7	47	400	80	6	228
40 0 -0.012	28	22	62 0 -0.013	45	53	500	100	7	318
45 0 -0.012	32	25	68 0 -0.013	50.7	60	640	127	7	421
50 0 -0.012	35	28	75 0 -0.013	55.9	66	780	156	6	562
55 0 -0.015	40	32	85 0 -0.015	62.3	74	1000	200	7	864
60 0 -0.015	44	36	90 0 -0.015	66.8	80	1220	245	6	1030
70 0 -0.015	49	40	105 0 -0.015	77.8	92	1560	315	6	1570
80 0 -0.015	55	45	120 0 -0.015	89.4	105	2000	400	6	2320
90 0 -0.020	60	50	130 0 -0.018	98.1	115	2450	490	5	2790
100 0 -0.020	70	55	150 0 -0.018	109.5	130	3050	610	7	4440
110 0 -0.020	70	55	160 0 -0.025	121.2	140	3250	665	6	4830
120 0 -0.020	85	70	180 0 -0.025	135.5	160	4750	950	6	8110
140 0 -0.025	90	70	210 0 -0.030	155.8	180	5400	1080	7	11200
160 0 -0.025	105	80	230 0 -0.030	170.2	200	6800	1370	8	14100
180 0 -0.025	105	80	260 0 -0.035	198.9	225	7650	1530	6	18500
200 0 -0.030	130	100	290 0 -0.035	213.5	250	10600	2120	7	28400
220 0 -0.030	135	100	320 0 -0.040	239.5	275	11600	2320	8	35700
240 0 -0.030	140	100	340 0 -0.040	265.3	300	12700	2550	8	39700
260 0 -0.035	150	110	370 0 -0.040	288.3	325	15300	3050	7	51500
280 0 -0.035	155	120	400 0 -0.040	313.8	350	18000	3550	6	64900
300 0 -0.035	165	120	430 0 -0.045	336.7	375	19000	3800	7	77600

¹ bez mazacieho otvoru
² tiež dostupné s vonkajším priemerom 28 mm
