Séria E – GE-HO (-2RS)

klzné ložiská vhodné na použitie pri vysokých viacsmerových zaťaženiach, znova namazateľné, tesniaci krúžok na oboch stranách
Rozmery identické ako pri GE-E (-2RS) ale guľa s ramenom – bez nutnosti rozperných krúžkov

vložka:
ložisková oceľ 100Cr6, AISI 52100, tvrdená, fosfátovaná, ošetrená sírnikom molybdénovým

guľa:
ložisková oceľ 100Cr6, AISI 52100, tvrdená, fosfátovaná, ošetrená sírnikom molybdénovým

3D CAD DATA

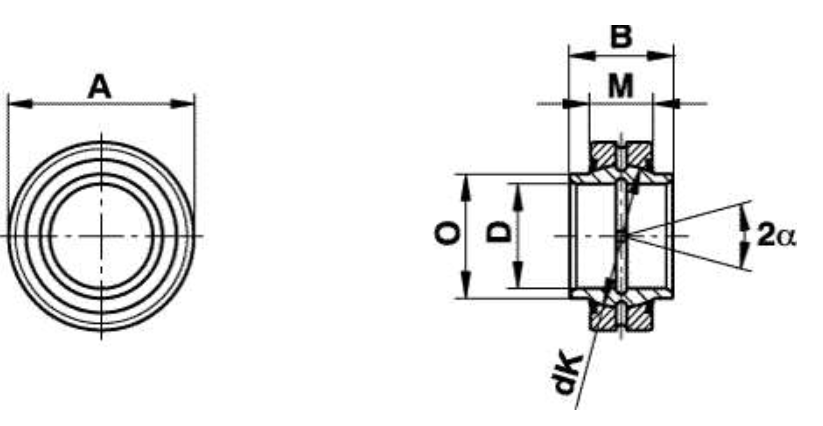

Size (D)	B	M	A	O	dK	Static load C₀ kN	Dynamic load C kN	Pivoting angle α (^o)	Weight (g)
16² 0 -0.008	21	10	30 0 -0.009	21	25	106	21.2	3	44
17 0 -0.008	21	10	30 0 -0.009	21	25	106	21.2	3	44
20 0 -0.010	24	12	35 0 -0.011	24	29	146	30	6	72
25 0 -0.010	29	16	42 0 -0.011	29	35.5	240	48	4	130
30 0 -0.010	30	18	47 0 -0.011	34.2	40.7	310	62	4	160
35 0 -0.012	35	20	55 0 -0.013	40	47	400	80	4	250
40 0 -0.012	38	22	62 0 -0.013	45	53	500	100	4	340
45 0 -0.012	40	25	68 0 -0.013	51.5	60	640	127	4	450
50 0 -0.012	43	28	75 0 -0.013	56.5	66	780	156	4	590
60 0 -0.015	54	36	90 0 -0.015	67.7	80	1220	245	3	1060
70 0 -0.015	65	40	105 0 -0.015	78	92	1560	315	4	1660
80 0 -0.015	74	45	120 0 -0.015	90	105	2000	400	4	2470
90 0 -0.020	80	50	130 0 -0.018	99	115	2440	488	4	2880
100 0 -0.020	90	55	150 0 -0.018	113	130	3030	607	4	4650
120 0 -0.020	108	70	180 0 -0.025	133	160	4750	950	4	8440

² bez tesnenie (-2RS)
