Séria K – GIRSW

kĺbové hlavice na použitie pri vysokom dynamickom zaťažení tlakom a ťahom v korozívnom prostredí
(bezúdržbové), vnútorný závit

púzdro:
kované z nehrdzavejúcej ocele 1.4057, Aisi 431, leštené

veľkosť 40 sústružená z nehrdzavejúcej ocele 1.4057, Aisi 431

vložka:
špeciálny vysokopevnostný bronz CuSn8 s PTFE tesnením na vnútornom povrchu

guľa:
ložisková oceľ 100Cr6, Aisi 52100, tvrdená, leštená, tvrdý chróm

Na vyžiadanie tiež s tesnením alebo so závitovou skrutkou

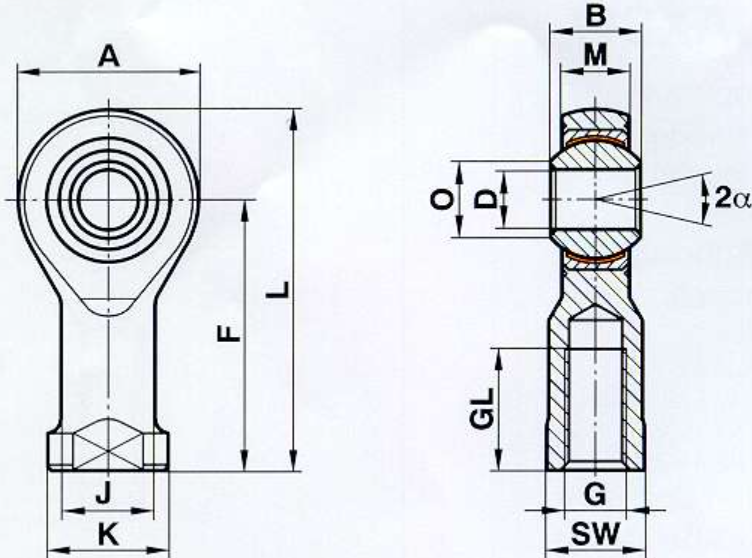

Size (D H7)	B	M	A	F	L	K	J	O	SW	G	GL	Static load C₀ kN	Dynamic load C kN	Limiting speed rev/min	Pivoting angle α (^o)	Weight (g)
4¹	7	5.25	14	24	31	9.5	7.8	6.5	8	M4	12	2.5	5.1		14	11
5	8	6	18	27	36	11	9	7.7	9	M5	10	11.8	7.5	600	13	18
6	9	6.75	20	30	40	13	10	8.9	11	M6	12	13.1	9.3	530	13	27
8	12	9	24	36	48	16	12.5	10.4	13	M8	16	20.7	16.7	420	14	46
10	14	10.5	28	43	57	19	15	12.9	17	M10	20	28.3	23.4	350	13	76
12	16	12	32	50	66	22	17.5	15.4	19	M12	22	34.5	32	300	13	115
14	19	13.5	36	57	75	25	20	16.8	22	M14	25	39.5	42	260	16	170
16	21	15	42	64	85	27	22	19.3	22	M16	28	60.5	52.5	230	15	230
18	23	16.5	46	71	94	31	25	21.8	27	M18x1.5	32	73	64	210	15	320
20	25	18	50	77	102	34	27.5	24.3	32	M20x1.5	33	83	78	190	14	415
22	28	20	54	84	111	37	30	25.8	32	M22x1.5	37	100	97	170	15	540
25	31	22	60	94	124	42	33.5	29.6	36	M24x2	42	118	122	150	15	750
30	37	25	70	110	145	50	40	34.8	41	M30x2	51	155	168	130	17	1130
35	43	28	80	125	165	58	46	37.7	50	M36x2	56	191	206	110	19	1600
40	49	35	90	142	187	69	57	44.2	60	M42x2	60	235	286	100	16	2770

¹ veľkosť 4 na požiadanie sústružená
