- Ložiská a kĺbové hlavice FLURO

Séria K – GISW

kĺbové hlavice na použitie pri dynamických záťažiach
(bezúdržbové), vnútorný závit

púzdro:
do veľkosti 12 sústružené z automatovej ocele 9SMnPb28K, 12L13, pozinkované

od veľkosti 14 kované z tepelne upravenej ocele C22, M1023, pozinkované

veľkosť 50 sústružená z tepelne upravenej ocele C45, Aisi 1045, pozinkované

vložka:
automatová ocel 9SMnPb28K, 12L13, pozinkované, s PTFE vložkou

guľa:
ložisková oceľ 100Cr6, Aisi 52100, tvrdená, leštená

Na vyžiadanie tiež s tesnením alebo so závitovou skrutkou

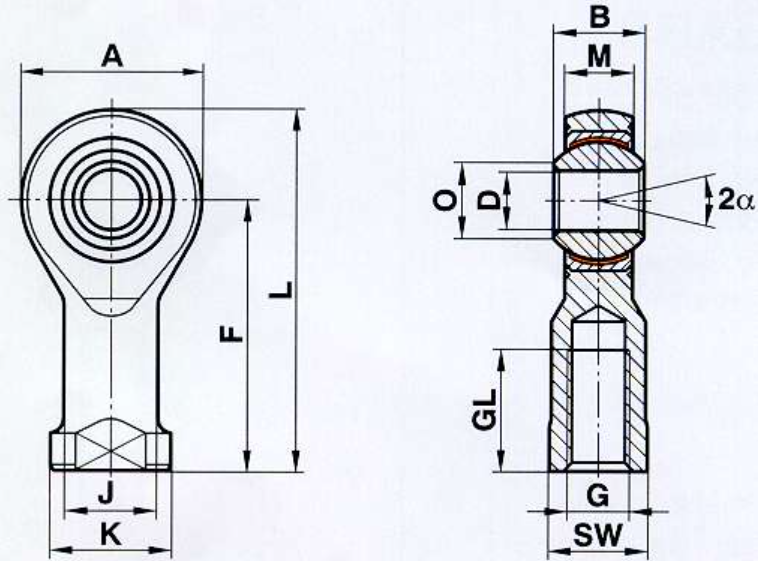

Size (D H7)	B	M	A	F	L	K	J	O	SW	G	GL	Static load C₀ kN	Dynamic load C kN	Limiting speed rev/min	Pivoting angle α (^o)	Weight (g)
5	8	6	18	27	36	11	9	7.7	9	M5	10	8	7.5	600	13	18
6	9	6.75	20	30	40	13	10	8.9	11	M6	12	8.9	9.3	530	13	27
8	12	9	24	36	48	16	12.5	10.4	13	M8	16	14.1	16.7	420	14	46
10	14	10.5	28	43	57	19	15	12.9	17	M10	20	19.3	23.4	350	13	76
12	16	12	32	50	66	22	17.5	15.4	19	M12	22	23.5	32	300	13	115
14	19	13.5	36	57	75	25	20	16.8	22	M14	25	21	42	260	16	170
16	21	15	42	64	85	27	22	19.3	22	M16	28	32	52.5	230	15	230
18	23	16.5	46	71	94	31	25	21.8	27	M18x1.5	32	38.5	64	210	15	320
20	25	18	50	77	102	34	27.5	24.3	32	M20x1.5	33	44	78	190	14	415
22	28	20	54	84	111	37	30	25.8	32	M22x1.5	37	53	97	170	15	540
25	31	22	60	94	124	42	33.5	29.6	36	M24x2	42	62	122	150	15	750
30	37	25	70	110	145	51	40	34.8	41	M30x2	51	82	168	130	17	1130
35	43	28	80	125	165	58	46	37.7	50	M36x2	56	101	206	110	19	1600
40	49	35	90	142	187	69	57	44.2	60	M42x2	60	124	286	100	16	2770
50	60	45	116	160	218	78	65	55.9	65	M48x2	65	308	485	80	14	5000
