Motošportové kĺbové hlavice – GIXSW-MS

motošportové kĺbové hlavice na použitie pri najvyššom dynamickom tlaku a ťahovom zaťažení v korozívnom prostredí, vnútorný závit, bezúdržbové

domec:
kované z tepelne upravenej ocele 42CrMo4, AISI 4140, poniklované s vysoko lesklým povrchom

vložka:
nehrdzavejúca oceľ 1.4571, AISI 316Ti, s PTFE vložkou na vnútornom povrchu

guľa:
ložisková oceľ 100Cr6, AISI 52100, tvrdená, leštená, tvrdý chróm

predpätá vôľa, nulová tolenracia

Na vyžiadanie:
ľavotočivý závit, zmenšený otvor, závitová skrutka, ďalšie veľkosti

3D CAD DATA

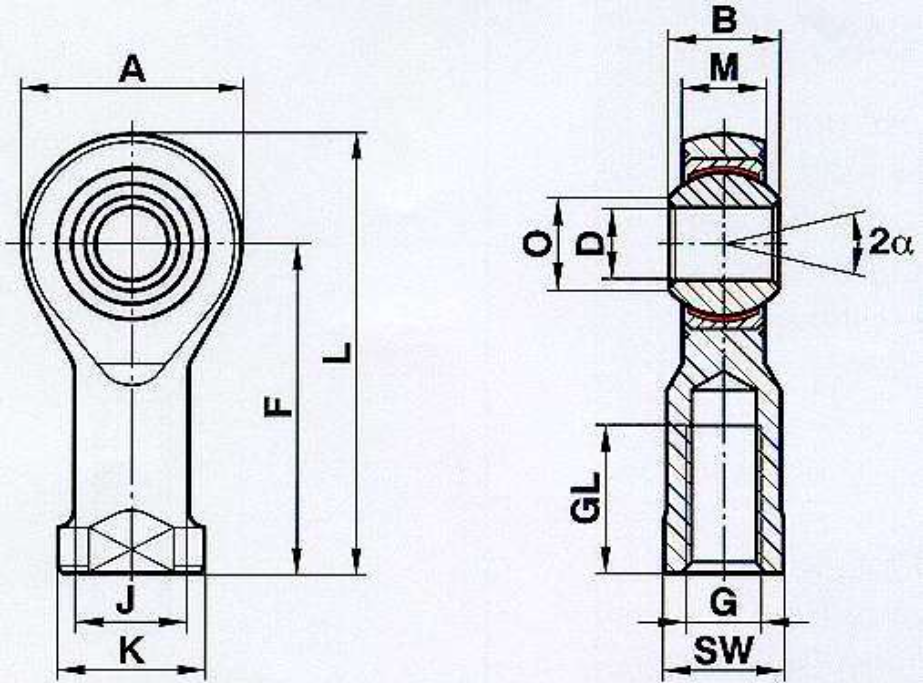

Size (D H7)	B	M	A	F	L	K	J	O	SW	G	GL	Static radial load C₀ kN	Dynamic radial load C₀ kN	Krútiaci moment N/dm	α	Weight (g)
6	9	6.75	20	30	40	13	10	8.9	11	M6x1	12	16.7	9.8	4-10	13^o	27
8	12	9	24	36	48	16	12.5	10.4	13	M8x1.25	16	25.5	20	4-12	14^o	46
10	14	10.5	28	43	57	19	15	12.9	17	M10x1.25	20	34.8	28.1	6-16	13^o	76
10	14	10.5	28	43	57	19	15	12.9	17	M10x1.5	20	34.8	28.1	6-16	13^o	76
12	16	12	32	50	66	22	17.5	15.4	19	M12x1.25	22	42	38.4	10-22	13^o	115
12	16	12	32	50	66	22	17.5	15.4	19	M12x1.75	22	42	38.4	10-22	13^o	115
14	19	13.5	36	57	75	25	20	16.8	22	M14x2	25	57	50.5	12-24	16^o	170
14	19	13.5	36	57	75	25	20	16.8	22	M14x1.5	25	57	50.5	12-24	16^o	170
16	21	15	42	64	85	27	22	19.3	22	M16x2	28	67.5	63	14-28	15^o	230
16	21	15	42	64	85	27	22	19.3	22	M16x1.5	28	67.5	63	14-28	15^o	230
18	23	16.5	46	71	94	31	25	21.8	27	M18x1.5	32	81.5	76.5	18-32	15^o	320
20	25	18	50	77	102	34	27.5	24.3	32	M20x1.5	33	93.5	93.5	20-34	14^o	415
